模拟量|开关量采集模块_ZSR2186 LORA

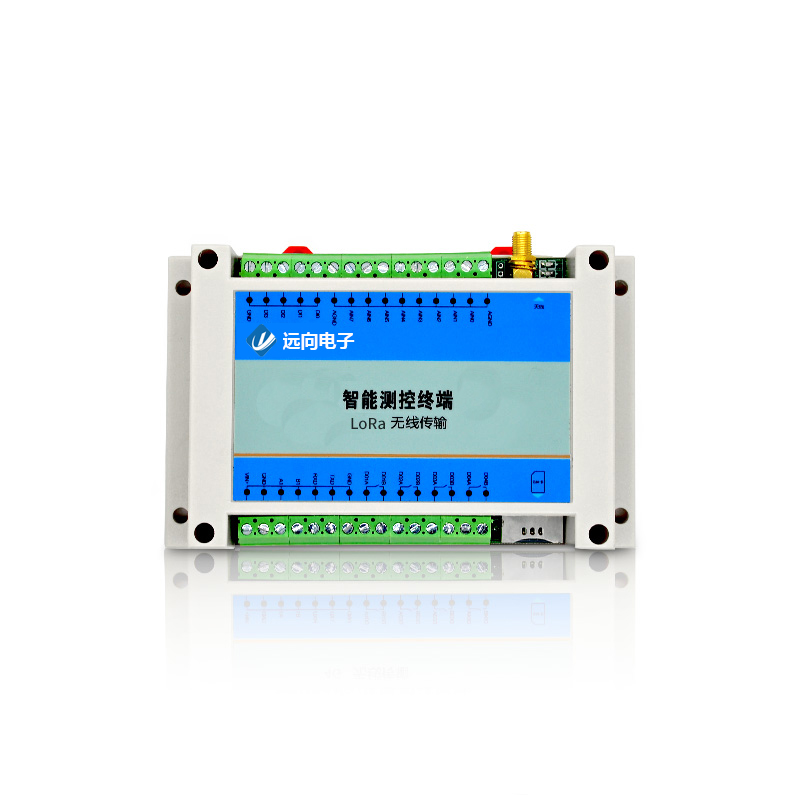

模拟量|开关量采集模块_ZSR2186 LORA内置工业级433Mhz无线传输引擎和嵌入式处理器,使用433M无线网络进行远程模拟量/数字量采集及远程继电器控制的无线测控终端,实现了现场数据采集/无线传输/远程控制一体化。

支持虚拟串口

支持各类组态软件

继电器输出

模拟量输入

支持Modbus协议

座机对接   028-64267900

手机对接   19150158475

QQ对接   3183329475

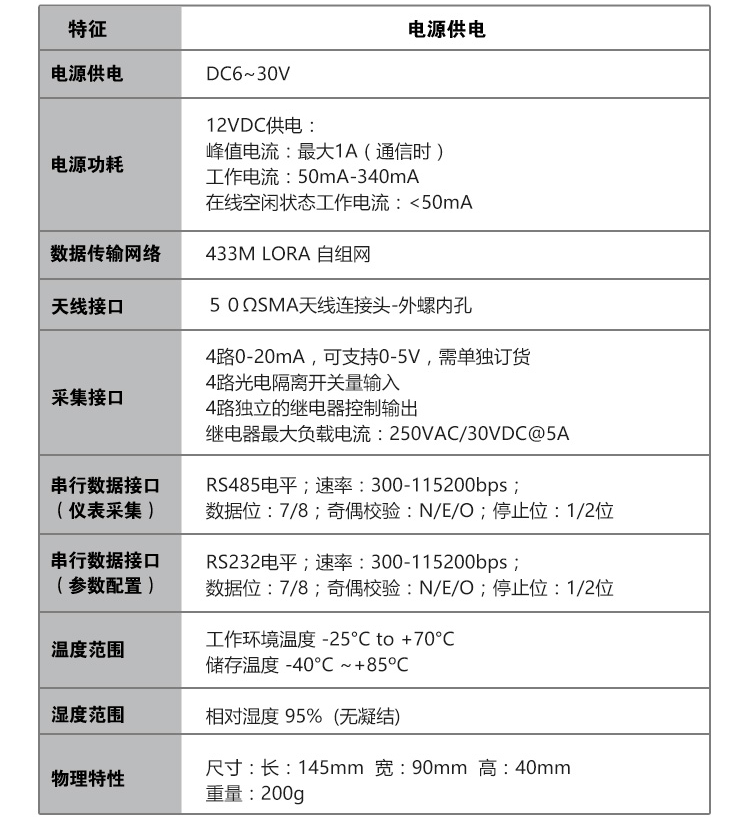

       模拟量|开关量采集模块_ZSR2186 LORA产品技术参数:

模拟量|开关量采集模块_ZSR2186 LORA技术参数

       模拟量|开关量采集模块_ZSR2186 LORA产品介绍

       模拟量|开关量采集模块_ZSR2186 LORA内置工业级433Mhz无线传输引擎和嵌入式处理器,是一款使用433M无线网络进行远程模拟量/数字量采集及远程继电器控制的无线测控终端(RTU),实现了现场数据采集/无线传输/远程控制的一体化高性价比解决方案。

模拟量|开关量采集模块_ZSR2186 LORA

       模拟量|开关量采集模块_ZSR2186 LORA功能特点:

       1、4路数字、8路模拟量输入、4路继电器输出。

       2、内置工业级嵌入式CPU以完成复杂的网络协议,支持PPP, TCP, UDP, DNS等协议,为用户数据提供透明传输通道,兼容RTU功能。

       3、性能稳定,保证野外恶劣环境下长期可靠工作,内置看门狗电路。

       4、支持中心为固定IP方式或动态IP+动态域名解析方式。

       5、数据接口采用RS485通讯接口,波特率可选择,从300bps到115200bps,开始位/停止位/奇偶校验可选。

       6、支持图形化参数配置,内置EEPROM存储器,长期保存用户配置的参数。

       7、支持APN数据专网业务,支持中心SDK扁程及标准Socket编程。

       8、抗干扰设计,适合电磁环境恶劣的应用场合。

       9、工作温度范围宽,可工作在-25℃to+70℃环境中。

       10、采用modbus RTU协议,兼容性更强,简单易用。

       11、自动判断采集到的开关开关量/模拟量是否超过阈值,并自动发送告警信息。

       12、预警周期、预警值可以灵活设置。

       13、支持众山物联云、支持脚本编程。

       14、支持虚拟串口、支持接入多种组态软件。

       模拟量|开关量采集模块_ZSR2186 LORA使用众山自主研发的技术—支持脚本编程:

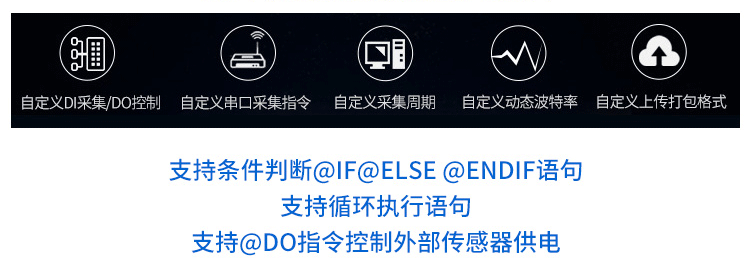

       支持脚本编程功能,用户可灵活自定义脚本文件,无需额外的控制器,也无需依赖数据平台下发采集指令,即可实现直连仪表主动采集仪表的数据,并报到平台。

       最高采集量可达50台及以上仪器仪表数据,大幅度降低硬件成本。脚本文件中可自由定义DI(开关量采集)的上报逻辑;脚本文件中可自由定义DO(继电器输出)的控制逻辑。

5546

       模拟量|开关量采集模块_ZSR2186 LORA细节展示:

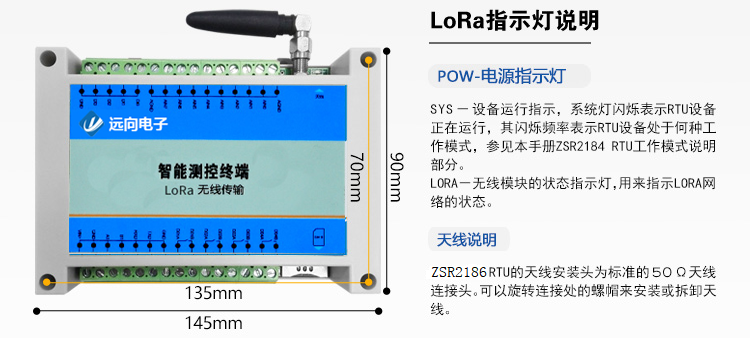

       LoRa指示灯的说明:

3543

       模拟量|开关量采集模块_ZSR2186 LORA外观接口说明:

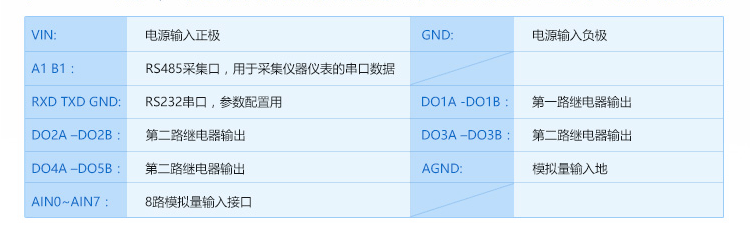

       在面板上,主要包含指示灯和数据接口及电源接口,在设备正面的标贴上已经标示出了各个端子的含义。

ZSR2186 LORA

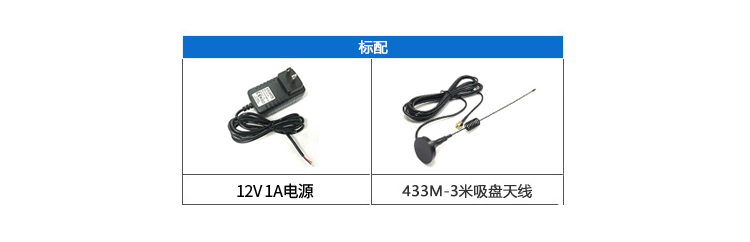

       模拟量|开关量采集模块_ZSR2186 LORA配件使用清单:

模拟量采集器

       模拟量|开关量采集模块_ZSR2186 LORA组网指南:

模拟量|开关量采集模块_ZSR2186 LORA

       此种方案适合监控中心与现场采集点距离较近的场合使用,现场采集点的模拟量采集模块ZSR2186 LoRa通过lora网络将采集的接口数据传输至监控中心(监控中心的服务器需外接一台LORA DTU(ZSL310)用于接收现场采集点的数据)

模拟量|开关量采集模块_ZSR2186 LORA

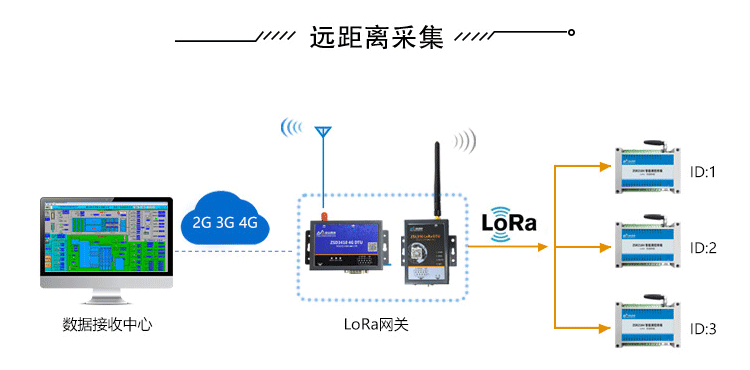

       此种方案适合监控中心与现场采集点距离很远的场合使用,现场采集点的模拟量采集模块ZSR2186 LoRa通过lora网络将采集的接口数据传输至lora网关,lora网关再将数据通过GPRS/4G网络中转至远端的服务器。

       模拟量|开关量采集模块_ZSR2186 LORA参数配置说明:

       用户在使用ZSR2186 LoRa RTU之前,应先对ZSR2186 LoRa RTU的参数进行适当的配置。

       操作过程如下:

       (1) RTU上电,RTU的SYS工作指示灯闪烁,表示RTU已经开始工作。

       (2)连接好RS232串口线。

       (3)启动RTU配置软件(首次使用配置软件时。请先阅读配置软件文件夹内的操作说明)。

模拟量|开关量采集模块_ZSR2186 LORA

       模拟量|开关量采集模块_ZSR2186 LORA通信参数的读取与配置:

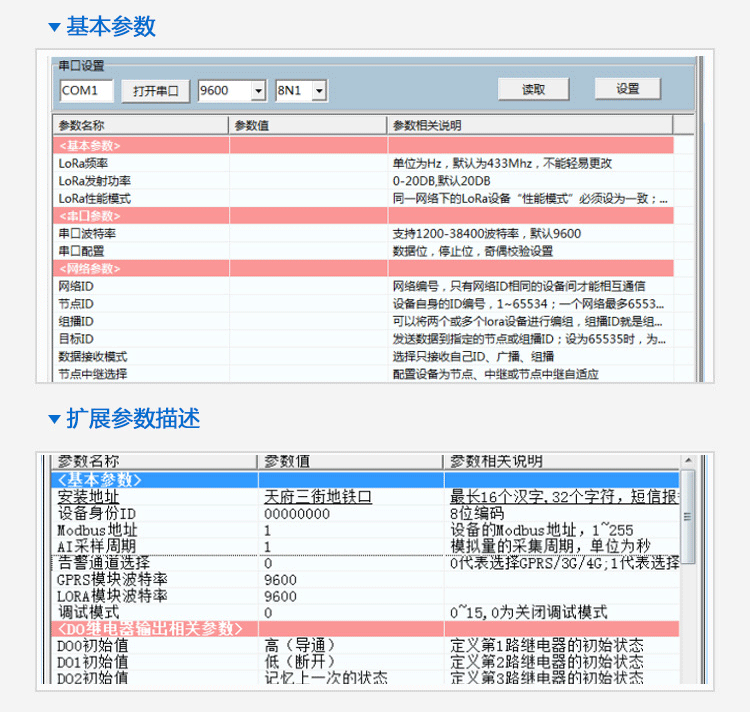

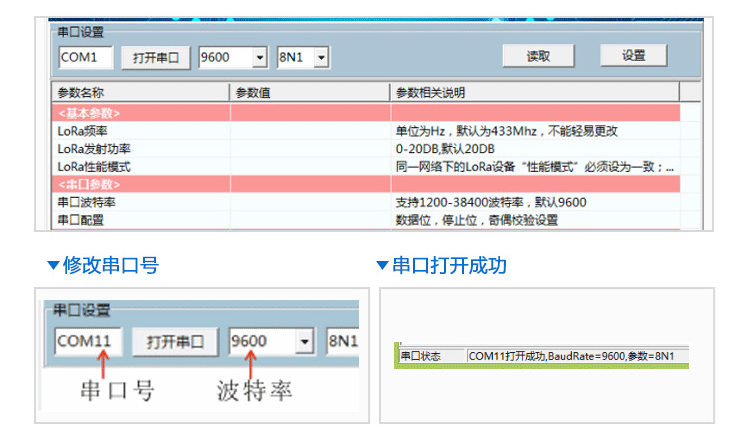

       在“通信参数设置”页中,点击右上角的“读取”按钮,即可显示出RTU内部无线通信方面的所有参数值。

9

10

11

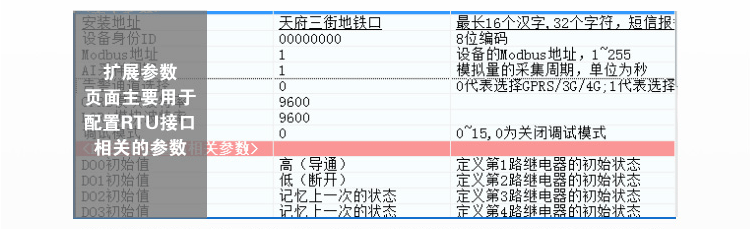

       模拟量|开关量采集模块_ZSR2186 LORA扩展参数描述:

12

       参数说明栏已注释了各项参数的含义,用户可以根据实际的使用情况来设置各项参数的值参数配置完成后需要重启设备。

13

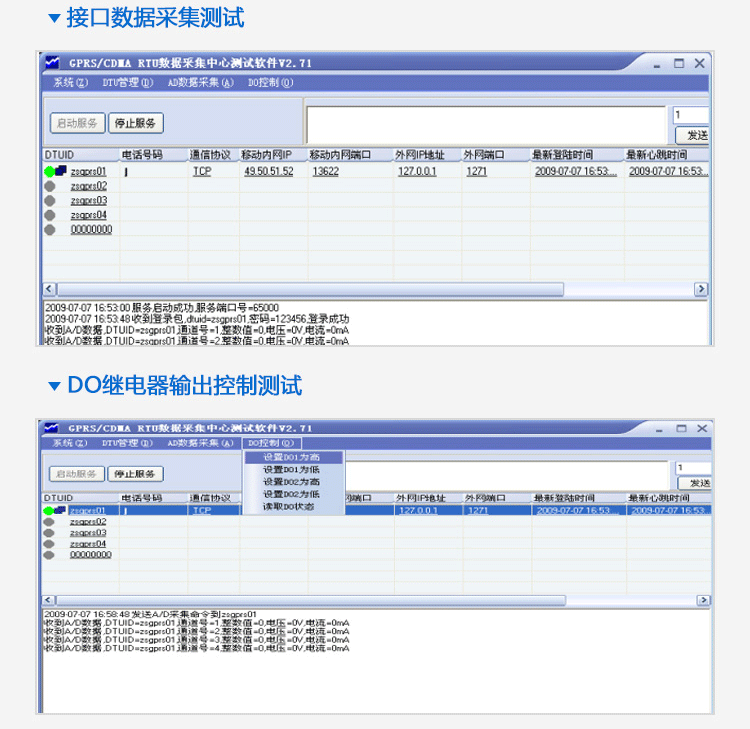

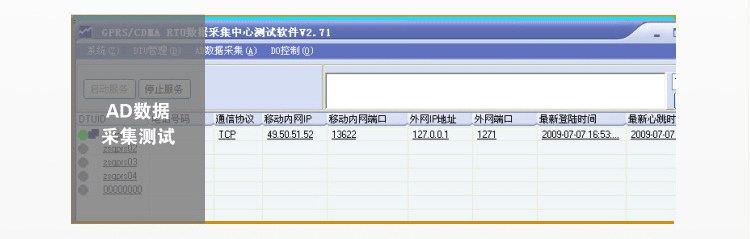

       如果使用出厂默认的10秒自动上报方式,那么每隔10秒,数据中心就会显示收到的AD上报数值(当没有连接测量信号时,电压或电流均为0)。如果我们把需要测量的电流信号加到AD端口上,就可以看到相应的读数。

14

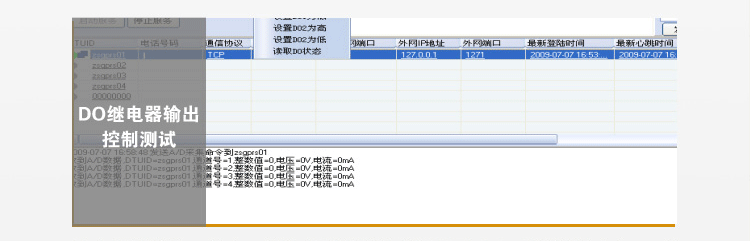

       通过DO控制菜单,可以对RTU的继电器进行控制。当选择设置DO1,D02的输出状态时,RTU的相应继电器就会产生动作。

15

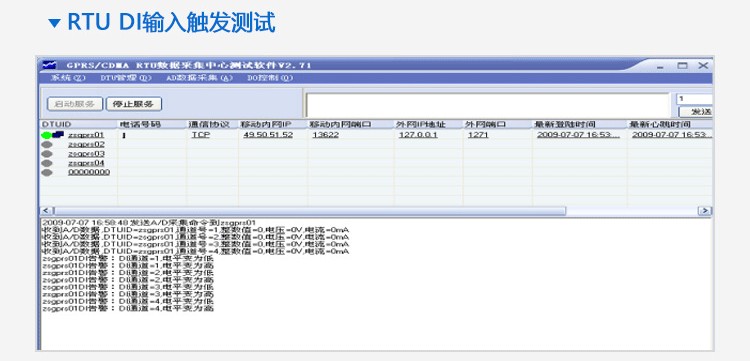

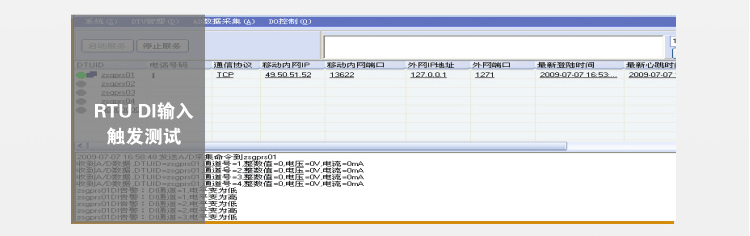

       当RTU的DI设置为全X时,DI1一DI4均为双沿触发。将DIl-DI4依次与地短接然后释放,则RTU会产生八个告警事件。

       模拟量|开关量采集模块_ZSR2186 LORA支持数据采集中心二次开发:

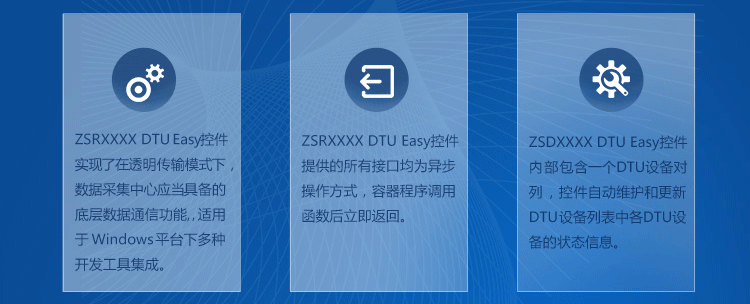

       模拟量采集器_ZSR2186 LORA RTU串口端对于用户机完佘诉明,可以石作用户m串口直接与数据采集中心之间进冲到奎接,用户机上收发的是用户自己定义的原始数据。AIDI以及DO继电器控制都是通过modbus rtu协议来完成,具体的modbus通信协议见附录,我们提供了数据中心二次开发包:ZSDXXXX DTU Easy ActiveXn牛(采用架构2会用到)。
